水箱拉絲機

當前位置:拉絲機 - > 產品中心

水箱拉絲機

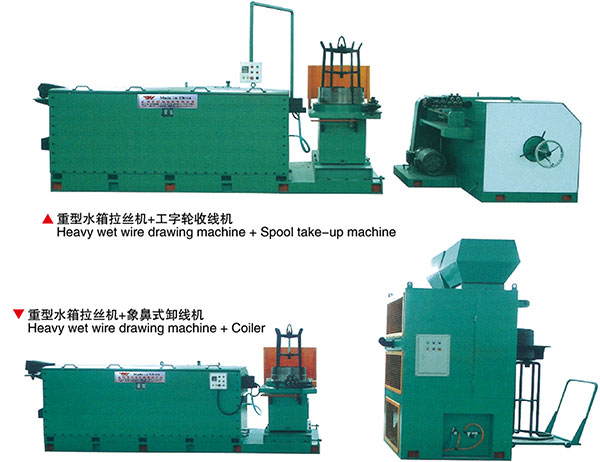

重型水箱拉絲機+橡皮式卸線機

重型水箱拉絲機+工字輪收線機


項目 單位 LT8/
560-
650
LT11/
560-
650
LT13/
560-
650
LT15/
500-
560
LT17/
500-
560
LT11/
450
LT13/
450
LT15/
450
卷筒直徑 mm 560/650 560/650 560/650 500/650 500/650 450 450 450
拉拔道次 time 8 11 13 15 17 11 13 15
最大進線直徑 mm Φ8~6.5 Φ8~6.5 Φ8~6.5 Φ6.5 Φ6.5 Φ4.5 Φ4.5 Φ4.5
最小出線直徑 mm Φ4~3.0 Φ3.0~2.2 Φ2.5~2.0 Φ1.6 Φ1.4 Φ1.8 Φ1.4 Φ1.2
拉拔速度 m/min 200 250 250 280 280 260 280 280
進線強度 Mpa ≤1150 ≤1150 ≤1150 ≤1150 ≤1150 ≤1150 ≤1150 ≤1150
總壓縮率 % 75~
78.70
85.94~
88.54
90.23~
90.53
93.94 95.36 84 90.32 92.89
平均壓縮率 % 15.91~
17.58
16.33~
17.88
16.38~
16.58
17.05 16.52 15.35 16.44 16.16
電機功率 Kw 155~130 130 130 130 130~
90
75 75 75
外形尺寸 mm 5800×3500×1840 5780×3300×1640
重量 t 11 11 11 11 11 9.5 9.5 9.5

本機型減速機采用8模數人字齒輪,收線箱傘齒輪為10模數,速比1:1。高速齒輪軸材料為40Cr高頻淬火,塔輪根據用戶需要分為:普通55#鑄鋼、普通55#鑄鋼高頻淬火、普通55#鑄鋼碳化鎢噴涂。傳動軸承全部采用名牌產品,收線傳動系統采用聯軸器分段安裝,使軸的所有應力分布合理。本機減速箱、水箱體、收線箱安裝在同一底座上,安裝、起吊十分方便,表面油漆檔次高,電控柜內外全部采用噴塑工藝。分普通控制、變頻控制兩種。電器元件全部采用國內外名牌產品。

主要技術參數

項目 單位 LTA11/350 LTA13/350 LTA15/350 LT15/350 LT17/350 LT15/200
卷筒直徑 mm 350 350 350 350 250 250
拉拔道次 time 11 13 15 15 17 15
最大進線直徑 mm Φ3.5 Φ3.5 Φ3.5 Φ2.2~2.8 Φ1.2~1.7 Φ1.0~1.2
最小出線直徑 mm Φ1.5 Φ1.3 Φ1.1 Φ0.6~0.8 Φ0.4~0.6 Φ0.28~0.36
拉拔強度 m/min 330 330 330 420 420 315
進線強度 Mpa ≤1100 ≤1100 ≤1100 ≤1100 ≤1100 ≤1100
總壓縮率 % 81.63 86.20 90.12 92 88 82
平均壓縮率 % 14.28 14.13 14.30 15.5 12.0 11.0
電機功率 Kw 55 55 55 37~45 18.5~22 7.5~11
外型尺寸 mm 5480x 3300x1640 2600x1300x1350 1700x1240x1280
重量 t 4 4 4 3 2.8 1.5
